网线插座就是把网线和信息模块正确的连接起来，使网络能通，现在家庭中大多使用双绞线(即一般的网线)，一般分为T568A和T568B两种线序，信息模块端接入方式分T568A模块和T568B模块两种方式，两种端接方式所对应的接线顺序如下：T586A模式：①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕T586B模
网线插座就是把网线和信息模块正确的连接起来，使网络能通，现在家庭中大多使用双绞线(即一般的网线)，一般分为T568A和T568B两种线序，信息模块端接入方式分T568A模块和T568B模块两种方式，两种端接方式所对应的接线顺序如下： T586A模式：①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕 T586B模式：①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕 如下是详细的网线插座接法步： 1、用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去，露出四对双绞线。 2、开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式(在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。
3、将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。注意事项：a.有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。b.每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。c.打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，如果不小心将外侧放在了网线插座的内侧则会裁断网线。

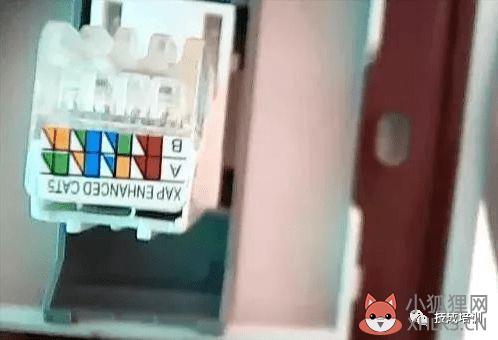

网线插座接法图解
准备工具／材料：钢丝夹，钢丝。1、第一步：首先需要准备工具／材料：钢丝夹，钢丝。
2、第二步：网络线的底箱连接方法，见底箱的线序，一般底箱都标有两线序。
本教程以B订单为例。3、第三步：剥网线，剥线用专业的剥线钳，剥线盒长度为3厘米为宜，太短不易操作。4、第四步：接线时，看底部箱线的颜色，并逐线的颜色同网线，卡在独立的卡槽上，然后压合即可。5、第五步：路由器连接水晶头：行序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕6、第六步：连接测试器：检查光序列是否正常，连接到路由器。
家里网线插座接口怎么接图解
准备工具/材料：压线钳、网线。1、准备好需要使用的工具。
2、网线底盒的接法，看清底盒的线序，一般底盒上都标有两种线序。
即A线序和B线序。本讲解以B序为例。3、剥网线，剥网线时用专业网线钳，线盒内网线剥离长度为3厘米为宜，太短时不好操作。4、配线，看清底盒线序颜色，并逐一将线色相同的网线，卡在独立的卡槽内，然后合上压紧即可。
5、路由器处水晶头的接法：线序:橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。6、连接测试仪：查看灯线序是否正常，连接路由器。
墙上网线插座的接法图
墙壁网线插座接法如下：把墙里的网线或者槽线，在离线头10厘米或者更长一点的地方，将网线表皮去掉，小心不要伤害到里面的金属线路。分线，用打线钳把线一根根按进网线插座的金属卡槽里。
这步有以下几个注意点需要记住：有一些网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线与主色线缠绕，所以注意要在每一组两根线放好后，再去拆其他的线，不然四根白线很容易分不清楚哪一根是白橙、白蓝、白绿、白棕。
每次分离后，先别急着压线，要等所有的线路都安放好，再用打线钳一根根打线。打线钳是有内外之分的，外侧比较长，打下去之后会切掉外侧多余的线路，如果不注意把打线钳外侧放到网线插座内侧，就会剪断网线。把多余的线剪掉，把打好线的信息模块装到86盒面板上，有些网线插座后面有护线卡，防止轻微拖拽网线时导致脱落。但是大部分网线插座是没有护线卡的，所以往墙内和插座面板上放置网线插座的时候，要小心不要拖拽网线。
虽然过程很简单，但是一有疏忽就会影响使用，所以大家要牢记每一步每个注意点，熟练掌握。
家用网线插座接法图解 家庭网线插座怎么接
1、将墙内网线或槽线用剥线钳，在离线头10厘米处，去除网线皮，不要伤到金属线路。 2、用打线钳内侧将网线逐根按进网线插座的金属卡槽内，每一组两根线放好后再放其他的线。
3、多余的线条减掉后，将打好线的信息模块，装到86盒面板上，连在网线插座上，过程中不要拽拉网线。
