网线水晶头的正确接法图

网线水晶头接法顺序图如下： 568A标准：绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8。 568B标准：橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—8。

网线水晶头接法图解详细步骤教程1、首先我们使用网线钳中间的圆形处将网线外皮剥掉，小心翼翼的转着割。

2、网线外皮剥掉之后，我们将八根双绞线按（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕）进行排序。3、使用网线钳的切刀将多余的网线剪整齐。4、将水晶头铜片向上，如下图所示，将排列好的网线插入里面。5、最后使用网线钳将它夹紧即可，另一头网线水晶头接法的方法相同。

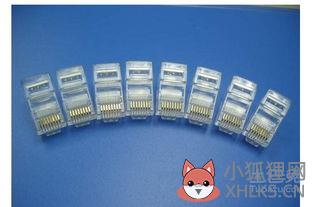

网线水晶头的接法图解（图文）

;     1.用压线钳将网线外部的皮剪掉2至3cm。      2.将交叉缠绕的8股线缆分别拆开。

      3.再将8股线缆摆列整齐(顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕)。

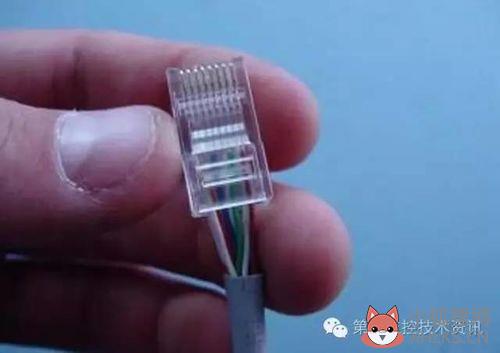

      4.用压线钳将整理好的8股线缆的末端裁剪整齐。      5.将水晶头有金属针脚的一面向上。      6.把整理整齐的8股线缆插入水晶头。      7.轻摇水晶头，确保8股线缆顶到水晶头末端。

      8.把装好线缆的水晶头插入压线钳槽，用力握紧。      9.网线水晶头就安装完毕了。

网线水晶头怎么接？

家里网线水晶头的连接方法并不难，首先看一下8根线的排序。568A标准：绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8568B标准：（√）橙白—1，橙—2，绿白—3，蓝—4，蓝白—5， 绿—6，棕白—7，棕—81,2 线是一个绕对,3,6 线是一个绕对,4,5 线是一个绕对,7,8 线是一个绕对，双绞线中4/5，7/8这四根线没有定义，所以1.2.3.6这四根线别接错就行。

这种只适用于百兆以内的家用接法，千兆以上的8根线要求更高。

具体调整步骤如下：1、先用压线钳给网线剥大约3公分左右的外皮，然后8根线排好序。2、排好序以后把多余的部分剪掉，留一公分多点就可以。3、然后把线插入水晶头，水晶头有铜片的一面朝上。4、最后用压线钳压一下就完成了。

注意事项：1、接好以后可以用网络测试仪测试一下。2、水晶头两端插在测试仪上，打开测试开关，两边指示灯开始同步亮起，如果1到8顺序亮起则接线正确，如果跳过某一个数字说明对应的接线有误或线没有压好。

水晶头的正确接法图

水晶头的正确接法摆好位置之后将网线摆平捋直，使用切线刀将其切齐。切线刀通常的网线钳都有一定要确保切的整齐，然后平放入水晶头使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

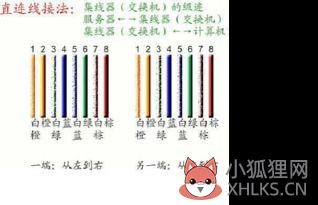

接法有交叉线和平行直通线两种方法，交叉线的做法是一头采用568A标准，一头采用568B标准平行直通线的做法是两头同为568A标准或568B标准，一般用到的都是568B平行直通线的做法。

接水晶头注意事项：1、我们在剥网线时动作一定要慢一点，不能使用太大力气，否则就会把里面的线扯断。在检查接线时线和卡口的颜极一定要相同，卡口和线颜色千万不能弄混了，否着网络连接不上。2、在压线时千万不能太着急，最好就是把所有网线都分开剥好以后再用线钳按照顺序进行打线压线就可以了。

网线水晶头接法图解

首先把双绞线的保护层剥掉，可以利用压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。第二步:排列顺序把每对相互缠绕在一起的线缆逐一解开。

排列的时候应该注意尽量避免线路的缠绕和重叠，还要把线缆尽量扯直，用压线钳的剪线刀把线缆顶部裁剪整齐。

第三步:检查并插入水晶头，然后把整理好的线缆插入水晶头内。

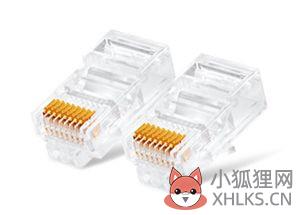

水晶头的正确接法

网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。交叉线的做法是：一头采用568A标准，一头采用568B标准。

平行（直通）线的做法是：两头同为568A标准或568B标准。

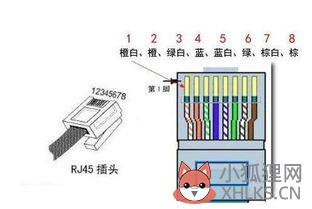

100M接法：这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的。具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。
