这货的全名叫做 supports sata接口，直译过来就是拓展SATA接口，一般比原生SATA接口速度要慢30~35%左右，用近期主板的例子说明就是：大部分主板没有原生SATA3接口的时候或者高端主板SATA3接口较少的时候会选择用第三方芯片从南桥引出一条线路拓展一组SATA接口，就是这个sSAT
这货的全名叫做 supports sata接口，直译过来就是拓展SATA接口，一般比原生SATA接口速度要慢30~35%左右，用近期主板的例子说明就是：大部分主板没有原生SATA3接口的时候或者高端主板SATA3接口较少的时候会选择用第三方芯片从南桥引出一条线路拓展一组SATA接口，就是这个sSATA接口，当然，很多服务器由于单个硬盘读写不会轻易到达上线，所以经常有用转接线把一个SATA接口转换为2个甚至4个硬盘接口的情况出现，这也是早起硬盘本身读写速度太低，远远无法跑满SATA接口而为了增加硬盘SATA接口利用率而想出的办法主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。面对主板上如此多的接口，你都知道它们的用途吗？下面是小编整理的主板接口知识大全图解。
【主板接口图解】主板接口大全图解 主板接口知识大全图解主板接口大全图解主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。
其中比较典型的就是 CPU 接口， Intel 方面，有奔腾、酷睿 2 系列的 LGA 775 ，酷睿 i7 的 LGA 1366 接口， i5 、 i3 的 LGA 1156 ； AMD 方面也从 AM2 升级到了 AM2+ 以及 AM3 接口。其他如内存也从 DDR 升级到最新的 DDR3 ， CPU 供电接口也从 4PIN 扩展到 8PIN 等。面对 主板 上如此多的接口，你都知道它们的用途吗？1 - PS/2 鼠标接口接口类型是指鼠标与电脑主机之间相连接的接口方式或类型。目前常见的鼠标接口有串口、 PS/2 、 USB 三种类型。
电脑主板接线图解
对于组装一台电脑，主板上的跳线是最让小白装机用户头疼的事情，但其实具体跳线插法，在机箱连接的跳线接口上以及主板跳线插座上都有详细标注，我们只需要在主板上找到对应插座，插上去就好了。电脑：华为MateBook14系统：Windows10软件：本地设置10.01、机箱连接主板的跳线一般主要有USB 2.0、USB 3.0、前置音频接口（HD_AUDIO）以及POWER SW、RESET SW、POWER LED、HDD LED四个主板跳线。
2、我们先来看一下POWER SW、RESET SW、POWER LED、HDD LED这四个主板跳线，在机箱连接的跳线接口上都有清晰的标注，如下图所示。
3、其实在主板上已经有标注这些跳线的接法了，按照主板上提示逐个插入即可。4、考虑到大家更好的理解，制作了一张POWER SW、RESET SW、POWER LED、HDD LED的主板跳线安装示意图，我们找到主板跳线位置，分别对应插入就可以了，主板跳线接法图解如下图所示。5、找到机箱连接的USB 2.0跳线接口，并找到主板上的胆往USB2.0插侧惹座对应插入即可，有防呆设计的，如果插反了是无法插进去的。6、如果机箱前置支持USB3.0，那么我们将机箱连接的USB3.0跳线找到，如下图所示。
7、找一下主板上的USB3.0插座，直接插进入就OK，也不用担心方向反的问题，反了也无法插入的。8、机箱前置音频接口，找到主板上的音频接口插座直接插入。此外接口有点类似USB2.0，但是两者防呆设计不泉搁菊同，不能互接。

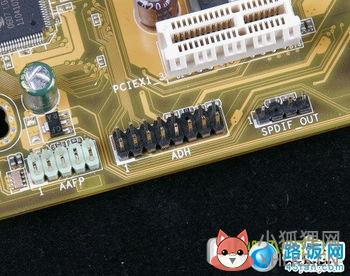

9、主板一般会标注“HD AUDIO”或者“AAFP”之类的，就是前置音频插座，插上去之后，你机箱前面面板的音频接口才能够正常使用，不过做系统之后需要设置一下打开前置音频。
主板内外部接口知识大全
主板作为硬件平台的基石，本身的扩展能力和功能非常重要，所以主板内外的接口很多，主板上的各种接口都有哪些?它们各自都有哪些作用?相信很多新手都不怎么了解主板接口的类型和作用，本文就以ATX型主板为例，教大家识别主板内部外部的各种接口，欢迎大家阅读。 1.CPU接口 CPU接口是主板最核心、最重要的接口，它的类型基本决定了这款主板能够使用的CPU、南北桥芯片的大致型号、内存搭配的情况以及最基本的性能水平。
目前主要的CPU接口有两种：英特尔采用的LGA架构和AMD采用的PGA架构。
LGA接口全称是Land Grid Array(触点阵列封装)，接口里面是一排排镀金针脚，每一个弹片对应着CPU底部的一个触点。在工作时小弹片紧紧地靠接在触点上导通电流、传递信号。简单一点来说，LGA就是把传统CPU上的针脚“搬”到了主板的CPU接口上。 目前LGA接口主要有LGA 775、LGA 1156和LGA1366三种类型。
顾名思义，“LGA”后面的数字就代表该接口含有的针脚数量，“LGA775”就表示具有775个针脚。目前支持 LGA 775接口的CPU主要有Core 2、Pentium E等处理器，支持LGA 1156接口的CPU主要有Core i3、i5、i7处理器(9系列除外)，支持LGA1366接口的CPU则是Core i7和i9系列处理器。我们从接口型号就能大致判断该主板的性能水平和档次。
PGA的全称是Pin Grid Array(插针阵列封装)。PGA是传统的主板接口方式，所有的针脚都在CPU上。目前主流的PGA接口有Socket AM2/AM2+和Socket AM3，其中采用Socket AM2/AM2+接口的CPU都有940个针脚，支持的型号主要是Athlon X2 5000、Phenom ⅡX4 940等DDR2时代的CPU。
采用Socket AM3接口的CPU有938个针脚，目前AMD的新CPU均为AM3接口。 2.内存接口 内存接口相对来说比较单一，目前主流的内存只有DDR3和DDR2两种。从外观上来看，DDR3和DDR2内存插槽较为相似，不过观察即可发现，DDR3 插槽中间的小缺口比较“偏心”，而DDR2插槽的小缺口几乎位于正中央。
特别是在一些既支持DDR2又支持D D R 3 的COMBO主板上，对比起来更明显。 3.PCI-E接口 PCI-E接口可是主板上的接口大户了，它支持PCI-E显卡、声卡等设备，目前绝大多数显卡均采用PCI-E接口。在ATX或Micro ATX主板上，我们至少可以找到2～3个PCI-E接口，就算是Mini ITX主板也至少有一个PCI-E接口。要注意的是，PCI-E接口也有很多种，包括PCI-E 16x、4x、2x和1x。
如何区分它们呢?很简单，看长度!越短的PCI-E插槽速度越慢、带宽越窄。比如PCI-E 2x插槽就比PCI-E 4x插槽短，速度也只有后者的1/2。不过，由于PCI-E规范非常自由，长的PCI-E插槽速度却不一定快。在一些多PCI-E 16x的主板上，往往只有第一个插槽可以达到PCI-E 16x的全速，剩下的几根插槽速度往往只有PCI-E 8x甚至4x。
多PCI-E 16x插槽主要是为了组建多显卡系统方便而设计的，但不能认为每一个PCI-E 16x插槽都能达到全速16x的连接速度。 总结 一下就是：越短的插槽速度越慢，长插槽速度却不一定快。 对显卡来说，带宽要求高，因此往往需要PCI-E 16x才能满足数据交换需求;而对网卡和声卡来说，对性能要求比较低，因此使用PCI-E 1x或者4x的接口就足以满足需求了。其实想来也很简单，PCI-E就像道路，大城市之间可以修建高铁、高速公路，小山村之间用一般的双向公路连接就可以了。
4.IDE接口 IDE接口是SATA接口的“老前辈”，目前采用IDE接口的设备已经很少见，但为了保持对老设备兼容，大多数主板还是会提供一个IDE接口。 5.SATA接口 SATA接口是连接硬盘和光驱的串行技术接口。它的体积很小，速度可不慢，目前主流的SATA 3.0Gb/s接口的数据带宽可达300MB/s，而最新的SATA 6.0Gb/s的数据带宽更是高达600MB/s。

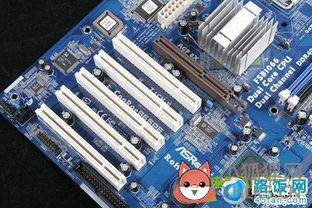

细心的玩家会发现，主板上除了垂直于主板的SATA接口外，还有一种SATA接口扭转了90°，接口方向变为平行于主板。这种SATA接口的好处避免 SATA数据线与显卡在安装时发生冲突。 6.PCI接口 PCI接口同样也算是PCI-E接口的“老前辈”，是目前主板上寿命最长的扩展接口。
它在主板上的存在也只是为了保持与老设备的兼容性，例如常见的 Realtek 8139 PCI网卡。 总的来说，主板内部的接口属于“扩展性接口”，这类接口主要为完成某些功能或者增加某些功能而设计。在今后的使用中，只要主板有足够的接口，即使暂时不支持某些功能，也可能通过扩展配件来获得新功能。 主板外部接口图解 除了主板内部接口之外，主板背板还有很多外部接口，主要用于操作控制、音视频输出/输入、网络接入、外置存储接入等。
1.视频输出接口 目前主板上常见的视频输出接口有VGA、DV I 和HDMI。相对来说，DVI传输的是数字信号，抗干扰性和传输稳定性较好，VGA接口传输的是模拟信号;HDMI接口则更多地用于连接高清平板电视，并且可以同时传输高清视频和音频信号。 目前主流的液晶 显示器 已经基本普及了DVI接口，特别在高分辨率下我们应该尽可能使用DVI接口。
如果组建HTPC，连接高清平板电视最好使用HDMI接口。 2.PS/2接口 PS/2接口是非常古老的接口，它用于连接鼠标和键盘，其中紫色PS/2接口用于连接键盘，绿色PS/2的是鼠标接口，现在不少主板甚至只提供一个紫绿双色PS/2接口，玩家可以选择连接PS/2键盘或者PS/2鼠标。 这里要澄清的是，USB接口的鼠标、键盘可以通过转接器转换为PS/2接口，但反之却不行，老的PS/2键盘、鼠标无法当做USB设备使用，这一点需要用户注意。 3.USB接口 大多数玩家都认识USB接口。
不仅闪存、移动硬盘使用它，无线网卡、电视棒、摄像头等设备也大多使用USB接口。 目前主板上的USB接口普遍为2.0标准，理论最大传输速度为480Mbps。而最新的USB 3.0标准则将这一速度提升了10倍，达到4.8Gbps，当然，要享受这样的高速， 外接设备 同样也需要支持USB 3.0，如果使用的仍然是USB 2.0标准，那么传输速度并不会得到很大的提升。
这就好比在高速公路上开老爷车，路况再好老爷车的行驶速度也很有限，而跑车则能将速度优势发挥出来。 4.数字式音频输出接口 对音质要求比较高的玩家往往需要更纯正的、无损的数字式音频输出信号。 。
电脑主板外设接口图解
很多小伙伴都不了解电脑主板外设的接口，不知道的话跟着我一起来 学习电脑 主板外设接口。 电脑主板外设接口图解 1 - PS/2 鼠标接口 接口类型是指鼠标与电脑主机之间相连接的接口方式或类型。
目前常见的鼠标接口有串口、PS/2、USB三种类型。
电脑主板音频接口图解
我们在使用电脑的时候，会发现主板里面有6个音频接口，却不知道这6个音频接口对应的功能是什么，其实它们6个接口各有各的功能，没有理解的小伙伴千万不要乱插，小编在这里给大家带来主板音频接口的图解说明。具体如下：1、蓝色是音频输入端口度数，当计算机需要将音频与电视连接同步时使用。
2、黑色是后环绕扬声器接口，当使用四个以上声道时需要使用。
3、绿色是音频输出，如我们常用的耳机和双声道扬声器。4、橙色是中置／低音炮内部喇叭接口，当使用六个以上频道时需要。5、粉色是麦克风接口。6、灰色是侧环绕扬声器接口，当使用8个以上声道时需要使用。

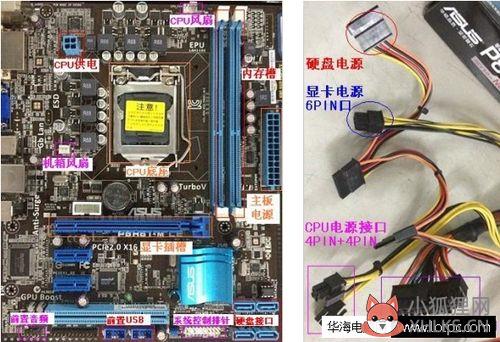

以上就是主板6个音频接口的图解，还没有了解的朋友可以通过上面的文章进行了解，希望对您有帮助。主板可以说是电脑里面最重要的配件，它连接着所有硬件，最常用的。先是说CPU插槽，这个没什么好说的，就是装CPU的地方。
英特尔用LGA结构，AMD还是针脚插座。只要针脚数对上，一般都是兼容的。打开百度APP，查看更多高清图片然后是内存插槽，内存分DDR1,2，3和4代，现在基本上都是3和4代了。
不同代数频率也不同，具体可以到主板官网上查最高能到多少。理论上只要是代数一样接口就一样，是可以兼容的。这是某些高级内存频率比较高，低级的主板最高上不去，就只能在低频下运行了。
安装显卡的叫做PCI-EX16槽，有的主板是可以有多个，可以串联多块显卡提高性能，Nvidia的就叫SLI，AMD的叫交叉火力，有的可以支持三块。用来装13绝对够拉风。短的叫做PCI-EX1槽，用来插USB扩展、无线网卡、声卡等，用来扩展电脑的硬件，替代老主板的PCI供电部分，主板供电的是用24pin，已经是有24个针脚，老主板或者电源是用20pin的找电源里面最大那坨插进去就是了，注意有卡口方向的CPU供电部分，现在都是用8Pin接口了，如果再高级的可能会有8+4pin，甚至是8+8pin口电源上的CPU供电线是这样的，千万不要忘记插了它长得有的像显卡的PCI-E供电线，不要搞错了，虽然形状不一样，一般插不进去，但是也不排除大力出奇迹哦。再说说数据储存口，现在主流的接口有STAT和M.2两种SATA一般位于主板右下角L型的接口，也是分1,2和3代，样子都一样，可以互相兼容。
现在主流已经是SATA3了。它可以插机械硬盘和2.5寸的SSD。现在比较新的主板都支持M.2接口，一般位于主板中间，M.2不知可以装SSD还可以装高速的无线网卡。关于M.2的详细规格，以后会专门写一篇文章说明。

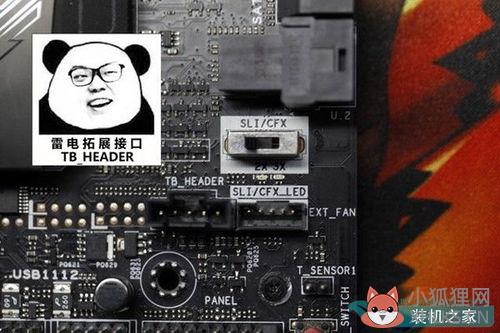

还有一种叫做U.2接口，它可以走SATA-EXPRESS通道，它可以和走PCI-E的M.2一样快。下面说一下主板上面的针脚。先说风扇接口，现在一般都是4pin，也有老主板或者其他机箱风扇是3pin。接口是可以互相兼容，区别是4Pin口可以调节风扇速度。
CPU的一般标有CPU FAN。如果插错了或者没有接，开机时候可能会有报警提示。这些4pin口不一定只能接风扇，还可以接水冷系统的泵。
