cad快捷键命令大全及使用方法

cad快捷键命令大全及使用方法 cad快捷键命令大全及使用方法，电脑不管是什么软件都有很多的快捷键，在CAD软件操作中，为方便使用者利用快捷键代替鼠标。AutoCAD内置了多个组合键功能，以下分享cad快捷键命令大全及使用方法。

cad快捷键命令大全及使用方法1 cad快捷键命令大全 1、常用快捷命令： AA：测量区域和周长（area) ID：指定坐标 LI：指定集体（个体）的坐标 AL：对齐（align) AR：阵列（array) AP：加载*lsp程系 AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框 ST：打开字体设置对话框（style) SO：绘制二围面（ 2d solid) SP：拼音的校核（spell) SC：缩放比例 (scale) SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext) DI：测量两点间的距离 OI：插入外部对象 RE：更新显示 RO：旋转 LE：引线标注 ST：单行文本输入 La：图层管理器 2、捕捉快捷命令： END：捕捉到端点 MID：捕捉到中点 INT：捕捉到交点 CEN：捕捉到圆心 QUA：捕捉到象限点 TAN：捕捉到切点 PER：捕捉到垂足 NOD：捕捉到节点 NEA：捕捉到最近点 3、绘图快捷命令： REC：矩形 A：绘圆弧 B：定义块 C：画圆 D：尺寸资源管理器 E：删除 F：倒圆角 G：对象组合 H：填充 I：插入 J：对接 S：拉伸 T：多行文本输入 W：定义块并保存到硬盘中 L：直线 PL：画多段线。

M：移动 X：分解炸开 V：设置当前坐标 U：恢复上一次操作 O：偏移 P：移动 Z：缩放 cad快捷键命令大全及使用方法2 直线 L 输入L后按空格确认（命令基本上都是直接按空格确认，以后不再重复，改为X+空格），选择起点，输入数字即直线长度，或者直接选定终点，花完后按ESC结束（大部分命令用完都需要用ESC取消，以后不再重复）。 圆 C C+空格，选择圆心，直接输入数字即圆的`半径+空格，可以在输入数字前先输入D+空格，此时再输入数字即圆的直径+空格 带箭头引线 LE LE+空格，一般用于引出说明。 样条曲线SPL SPL+空格，一般细长杆从中间截断用。 构造线XL XL+空格+A（角度）+数字（度数），构造线就是没有尽头的直线，常用于草图和不常用的度数倒角。

倒角CHA CHA+空格+D+数字（第一条边的距离）+数字（第二条边的距离）+（M，用于同一大小倒角反复标注）+空格，然后选择要倒角的两条边。 倒圆角F F+空格+R（表示半径）+数字（半径大小），然后选择要倒圆角的两条边。 矩形REC REC+空格+鼠标左键确认起点+D+数字（长或宽）+数字（长或宽），然后选择矩形方向，选好后鼠标左键确认。

插入文字T T+空格，选择文字放置位置和文字框大小。 删除E 选中要删除的图案后，E+空格。 移动M 选中要移动的图案后，M+空格，然后选择基点后拖动图案至预期位置。

复制CP/CO 选中要复制的图案后，CP+空格，然后选择基点后拖动图案至预期位置。

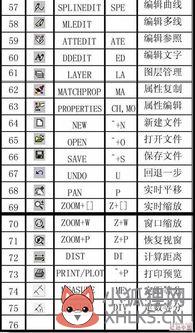

cad快捷键命令大全一览表

cad快捷键命令大全一览表如下：ALT+TK 如快速选择。ALT+NL 线性标注 ALT+VV4 快速创建四个视口。

ALT+MUP提取轮廓。

Ctrl+B: 栅格捕捉模式控制（F9）。Ctrl+C: 将选择的对象复制到剪切板上。Ctrl+F: 控制是否实现对象自动捕捉（F3）。CAD常用快捷键命令：工具栏命令：平移，P【P、PAN】。

打印，PRINT【PR、PRI、PRIN、PRINT、PLOT】。直线，L【L、LINE】。多段线， PL 【PL、PLINE】。

圆弧，ARC 【A、ARC】。圆，C【C、CIRCLE】。矩形，REC 【REC、RECTANGLE】。

椭圆，EL 【EL、ELLIPSE】。正多边形，POL 【POL、POLYGON】。

CAD常用的快捷键命令

CAD常用的快捷键命令大全 　导语：　CAD常用的快捷键命令大全，主要包括快捷键命令的键盘操作和所对应的快捷命令，方便查找和使用，对cad初学者能够快速提高绘图速度。图文并茂，非常实用。

一：常用功能键 F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪模式控制 (用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。
