1、创建直线的快捷方式是L+空格。 2、创建圆的快捷方式是C+空格。 3、创建圆弧的快捷方式是A+空格。 4、创建矩形的快捷方式是REC+空格。 5、创建点的快捷方式是P0+空格。 6、创建单行文木的命令是DT。 7、创建多行文本的命令是MT。 8、创建填充的命令是H。 9、将已经画出的线段延仲到某
1、创建直线的快捷方式是L+空格。 2、创建圆的快捷方式是C+空格。
3、创建圆弧的快捷方式是A+空格。
4、创建矩形的快捷方式是REC+空格。 5、创建点的快捷方式是P0+空格。 6、创建单行文木的命令是DT。 7、创建多行文本的命令是MT。
8、创建填充的命令是H。 9、将已经画出的线段延仲到某一线段EX+空格。 10、将已经画出的矩形倒圆角F+空格。
cad制图常用的基本命令
cad制图常用的基本命令 cad制图常用的基本命令，Cad是工程设计类专业需要使用到的软件，可以用来绘制专业的图纸，可用于各个行业，要学习CAD就要学习里面的各个命令，下面来看看cad制图常用的基本命令有哪些吧。 cad制图常用的基本命令1 1、CAD绘图命令 POINT（PO）：点 LINE（L）：直线 XLINE（XL）：构造线 PLINE（PL）：多段线 MLINE（ML）：多线 SPLINE（SPL）：样条曲线 POLYGON（POL）：正多边形 RECTANGLE（REC）：矩形 CIRCLE（C）：圆 ARC（A）：圆弧 DONUT（DO）：圆环 ELLIPSE（EL）：椭圆 REGION（REG）：面域 MTEXT（MT）：多行文本 BLOCK（B）：块定义 INSERT（I）：插入块 WBLOCK（W）：定义块文件 DIVIDE（DIV）：定数等分 MEASURE（ME）：定距等分 BHATCH（H）：填充 TABLE（TB）：表格 2、CAD修改命令 COPY（CO）：复制 MIRROR（MI）：镜像 ARRAY（AR）：阵列 OFFSET（O）：偏移 ROTATE（RO）：旋转 MOVE（M）：移动 ERASE（E）：删除 EXPLODE（X）：分解 TRIM（TR）：修剪 EXTEND（EX）：延伸 STRETCH（S）：拉伸 LENGTHEN（LEN）：直线拉长 SCALE（SC）：比例缩放 BREAK（BR）：打断CHAMFER（CHA）：倒角 FILLET（F）：倒圆角 PEDIT（PE）：多段线编辑 DDEDIT（ED）：修改文本 3、CAD尺寸标注命令 DIMLINEAR（DLI）：直线标注 DIMALIGNED（DAL）：对齐标注 DIMRADIUS（DRA）：半径标注 DIMDIAMETER（DDI）：直径标注 DIMANGULAR（DAN）：角度标注 DIMCENTER（DCE）：圆心标注 DIMORDINATE（DOR）：坐标标注 DIMARC（DAR）：弧长标注 DIMJOGGED（DJO）：半径折弯标注 QLEADER（LE）：快速引出标注 DIMBASELINE（DBA）：基线标注 DIMCONTINUE（DCO）：连续标注 DIMSTYLE（D）：标注样式 DIMEDIT（DED）：编辑标注 DIMOVERRIDE（DOV）：替换标注系统变量 QDIM：快速标注 cad制图常用的基本命令2 1、绘图命令： PO, *（点） L, *（直线） XL, *（射线） PL, *（多段线） ML, *（多线） SPL, *（样条曲线） POL, *（正多边形） REC, *（矩形） C, * (圆) A, * (圆弧) DO, *（圆环） EL, *（椭圆） REG, *（面域） MT, *（多行文本） T, *（多行文本） B, *（块定义） I, *（插入块） W, *（定义块文件） DIV, *（定数等分） ME,* (定距等分) H, *（填充） 2、修改命令： CO, *（复制） MI, *（镜像） AR, *（阵列） O, *（偏移） RO, *（旋转） M, *（移动） E, DEL键 *（删除） X, *（分解） TR, *（修剪） EX, *（延伸） S, *（拉伸） SC, *（比例缩放） BR, *（打断） CHA, * (倒角) F, *（倒圆角） PE, *（多段线编辑） ED, *（修改文本） 3、视窗缩放： P, *PAN（平移） Z＋空格＋空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z＋E, 显示全图 Z+W,显示窗选部分 4、尺寸标注： DLI, *（直线标注） DAL, *（对齐标注） DRA, *（半径标注） DDI, *（直径标注） DAN, *（角度标注） DCE, *（中心标注） DOR, *（点标注） LE, *（快速引出标注） DBA, *（基线标注） DCO, *（连续标注） D, *（标注样式） DED, *（编辑标注） DOV, * (替换标注系统变量) DAR,(弧度标注，CAD2006) DJO，（折弯标注，CAD2006） 5、对象特性 CH *修改特性“Ctrl＋1”) MA, *（属性匹配） ST, *（文字样式） COL, *（设置颜色） LA, *（图层操作） LT, *（线形） LTS, *（线形比例） LW, * （线宽） AL, *（对齐） EXP, *（输出其它格式文件） IMP, *（输入文件） OP,PR *（自定义CAD设置） PU, *（清除垃圾） RE, *（重新生成） REN, *（重命名） SN, *（捕捉栅格） DS, *（设置极轴追踪） OS, *（设置捕捉模式） PRE, *（打印预览） TO, *R（工具栏） V, *（命名视图） AA, *AREA（面积） （二）常用CTRL快捷键 【CTRL】＋O（打开文件） 【CTRL】＋N、M（新建文件） 【CTRL】＋P（打印文件） 【CTRL】＋S（保存文件） 【CTRL】＋Z（放弃） 【CTRL】＋X（剪切） 【CTRL】＋C（复制） 【CTRL】＋V（粘贴） 【CTRL】＋B（栅格捕捉） 【CTRL】＋F（对象捕捉） 【CTRL】＋G（栅格） 【CTRL】＋L（正交） 【CTRL】＋W *（对象追踪） 【CTRL】＋U *（极轴） （三）常用功能键 【F3】 *（对象捕捉） 【F7】 *（栅格） 【F8】正交 cad制图常用的基本命令3 1、绘图栏上数下第一命令是——直线，快捷键L，不分大小写。
直线命令是我们最常用的命令，也是绘图的基础中的基础。
2、第二个命令是——构造线。快捷键XL，它是为下一步的.复制，镜象等作为基准的直线，虚线不属于图的轮廓线，一般是作为图形某一点为中心的轴线。 3、第三个命令是——多段线。快捷键PL，它由多条线段(可以是直线，也可以是弧线)组成一个整体的线段。
如想选中该线段中的一部分，必须先将其分解。平常作图经常用到，就连做地形图时也需要它，所以是很重要的命令。 4、第四个命令是——正多边形。
快捷键POL，顾名思义是可以绘制多边形，点击命令，输入边的数量，然后选择内切圆或者外切圆，就可以绘制了 5、第五个命令是——矩形。快捷键REC，可以快速绘制出矩形宽，这个也是很常用的一个命令。 6、第六个命令是——圆弧。
快捷键ARC，绘制圆弧命令可以快速画出弧线，示意门之类的地方很常用。
cad快捷键命令大全及使用方法
cad快捷键命令大全及使用方法 cad快捷键命令大全及使用方法，电脑不管是什么软件都有很多的快捷键，在CAD软件操作中，为方便使用者利用快捷键代替鼠标。AutoCAD内置了多个组合键功能，以下分享cad快捷键命令大全及使用方法。
cad快捷键命令大全及使用方法1 cad快捷键命令大全 1、常用快捷命令： AA：测量区域和周长（area) ID：指定坐标 LI：指定集体（个体）的坐标 AL：对齐（align) AR：阵列（array) AP：加载*lsp程系 AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框 ST：打开字体设置对话框（style) SO：绘制二围面（ 2d solid) SP：拼音的校核（spell) SC：缩放比例 (scale) SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext) DI：测量两点间的距离 OI：插入外部对象 RE：更新显示 RO：旋转 LE：引线标注 ST：单行文本输入 La：图层管理器 2、捕捉快捷命令： END：捕捉到端点 MID：捕捉到中点 INT：捕捉到交点 CEN：捕捉到圆心 QUA：捕捉到象限点 TAN：捕捉到切点 PER：捕捉到垂足 NOD：捕捉到节点 NEA：捕捉到最近点 3、绘图快捷命令： REC：矩形 A：绘圆弧 B：定义块 C：画圆 D：尺寸资源管理器 E：删除 F：倒圆角 G：对象组合 H：填充 I：插入 J：对接 S：拉伸 T：多行文本输入 W：定义块并保存到硬盘中 L：直线 PL：画多段线。
M：移动 X：分解炸开 V：设置当前坐标 U：恢复上一次操作 O：偏移 P：移动 Z：缩放 cad快捷键命令大全及使用方法2 直线 L 输入L后按空格确认（命令基本上都是直接按空格确认，以后不再重复，改为X+空格），选择起点，输入数字即直线长度，或者直接选定终点，花完后按ESC结束（大部分命令用完都需要用ESC取消，以后不再重复）。 圆 C C+空格，选择圆心，直接输入数字即圆的`半径+空格，可以在输入数字前先输入D+空格，此时再输入数字即圆的直径+空格 带箭头引线 LE LE+空格，一般用于引出说明。 样条曲线SPL SPL+空格，一般细长杆从中间截断用。 构造线XL XL+空格+A（角度）+数字（度数），构造线就是没有尽头的直线，常用于草图和不常用的度数倒角。
倒角CHA CHA+空格+D+数字（第一条边的距离）+数字（第二条边的距离）+（M，用于同一大小倒角反复标注）+空格，然后选择要倒角的两条边。 倒圆角F F+空格+R（表示半径）+数字（半径大小），然后选择要倒圆角的两条边。 矩形REC REC+空格+鼠标左键确认起点+D+数字（长或宽）+数字（长或宽），然后选择矩形方向，选好后鼠标左键确认。
插入文字T T+空格，选择文字放置位置和文字框大小。 删除E 选中要删除的图案后，E+空格。 移动M 选中要移动的图案后，M+空格，然后选择基点后拖动图案至预期位置。
复制CP/CO 选中要复制的图案后，CP+空格，然后选择基点后拖动图案至预期位置。
cad快捷键命令大全

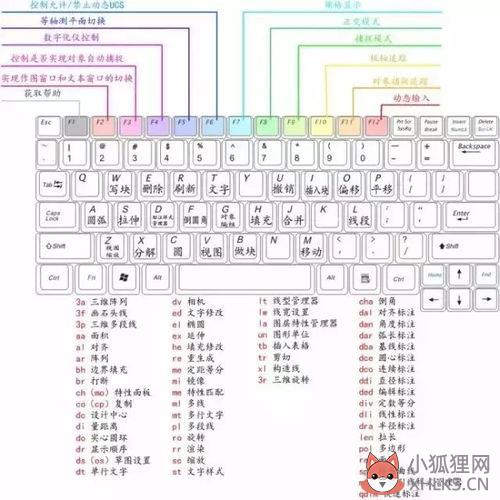

cad快捷键命令如下：一、常用功能键：F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制 F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制二、绘图命令：A：绘圆弧。B：定义块。
C：画圆。
D：尺寸资源管理器。E：删除。F：倒圆角。G：对相组合。
H：填充。I：插入。J：对接。
S：拉伸。W：定义块并保存到硬盘中。L：直线。
M：移动。X：炸开。V：设置当前坐标。
U：恢复上一次操做。O：偏移。P：移动。Z：缩放。
三、（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。）CTRL+N 新建CTRL+O 打开CTRL+C 关闭CTRL+S 保存CTRL+A 另存为CTRL+V 打印预览CTRL+P 打印二、常用CTRL，ALT快捷键：ALT+TK 如快速选择。ALT+NL 线性标注 ALT+VV4 快速创建四个视口。ALT+MUP提取轮廓。
Ctrl+B: 栅格捕捉模式控制（F9）。Ctrl+C: 将选择的对象复制到剪切板上。Ctrl+F: 控制是否实现对象自动捕捉（F3）。Ctrl+G: 栅格显示模式控制（F7）。
Ctrl+J: 重复执行上一步命令。Ctrl+K: 超级链接。Ctrl+N: 新建图形文件。
Ctrl+M: 打开选项对话框。Ctrl+O：打开图象文件。Ctrl+P：打开打印对说框。
Ctrl+S：保存文件。Ctrl+U：极轴模式控制（F10）。Ctrl+v：粘贴剪贴板上的内容。Ctrl+W：对象追 踪式控制（F11）。
Ctrl+X：剪切所选择的内容。Ctrl+Y：重做。Ctrl+Z：取消前一步的操作。
Ctrl+1：打开特性对话框。Ctrl+2：打开图象资源管理器。Ctrl+3：打开工具选项板。Ctrl+6：打开图象数据原子。
Ctrl+8或QC：快速计算器。四、尺寸标注：DRA：半径标注。DDI：直径标注。
DAL：对齐标注。DAN：角度标注。
CAD常用快捷键及命令
CAD常用快捷键及命令大全 CAD是我们常用的绘图软件，熟练使用快捷键，可以减少鼠标操作，可以提高绘图速度。下面是我整理的CAD常用的命令及快捷键，掌握了这些命令和快捷键，你将跨入CAD高手的行列。
第一部分 常用的'默认快捷键 A: arc绘圆弧 B: block定义图块 C: circle画圆 D: dimstyle标注样式管理器 E: erase删除 F: fillet倒圆角 G: group组、编组 H: hatch填充 I: insert插入 J: join链接 L: line直线 M: move移动 R: redraw重画 S: stretch拉伸 T: mtext多行文字 O: offset偏移 P: pan视图平移 U: undo恢复上一次操做 V: view设置视图 W: wblock定义块并保存块文件 X: explode炸开 Z: zoom视图缩放 AA: area测量区域和周长 AL: align对齐 AR: array阵列 AP: appload加载应用程序 BR：break打断 BO：boundary边界 CO：copy复制 DT: text单行文字 DI: distance测量两点间的距离 EX: extend延伸 LA：layer图层管理器 MI：mirror镜像 ML：mline多线 OP：options选项设置 PL：pline多段线 PE: pedit编辑多段线 RO: rotate旋转 SE: settings打开捕捉和栅格设置对话框 ST: style打开字体样式对话框 SP: spell拼写检查 SC: scale缩放比例 SN: snap栅格捕捉模式设置 TR: trim修剪 XL: xline构造线 上述快捷键，在CAD里也称为命令别名，这些定义保存在CAD的PGP文件中，这是一个纯文本文件，可以根据自己需要修改，不同软件的PGP文件名不太一样，AUTOCAD的是acad.pgp，浩辰CAD的是gcad.pgp，在菜单中有相关的编辑命令，我们也可以直接用记事本打开此文件进行修改。
F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控 F10: 极轴模式控制 F11: 对象追 踪式控制 Ctrl+0: 图形窗口最大化，AutoCAD支持，浩辰CAD及其他CAD暂不支持。 Ctrl+1: 打开特性对话框 Ctrl+2: 打开设计中心 Ctrl+3:打印工具选项板 Ctrl+4: 打开图纸集管理器(浩辰及CAD支持，其他CAD暂不支持) Ctrl+5: 打开信息选项板(浩辰及其他CAD暂不支持) Ctrl+6: 打开数据库连接管理器(浩辰及其他CAD暂不支持) Ctrl+7: 打开标记集管理器(浩辰及其他CAD暂不支持) Ctrl+8: 打开计算器 Ctrl+9: 打开关闭命令行 Ctrl+A:全选 Ctrl+B: 栅格捕捉模式控制(F9) Ctrl+C:复制到剪贴板 Ctrl+D:打开关闭动态UCS (浩辰及其他CAD暂不支持) Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7) Ctrl+H: 切换PICKSTYLE变量，确定是否使用编组 Ctrl+K: 超链接 Ctrl+L: 正交开关 Ctrl+N: 新建图形文件 Ctrl+O：打开文件 Ctrl+P: 打开打印对话框 Ctrl+Q: 退出CAD Ctrl+S: 保存文件 Ctrl+U: 极轴模式控制(F10) Ctrl+V: 粘贴剪贴板上的内容 Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做 Ctrl+Z: 取消前一步的操作 这些键盘快捷键是在cad的界面文件cui中定义的，执行CUI命令，可以在自定义界面对话框中修改这些快捷键。
CAD中的所有命令
1、ALT+TK：快速选择。2、ALT+NL：线性标注。
3、ALT+VV4：快速创建四个视口。
4、ALT+MUP：提取轮廓。5、Ctrl+B：栅格捕捉模式控制。6、Ctrl+C：将选择的对象复制到剪切板上。7、Ctrl+F：控制是否实现对象自动捕捉。
8、Ctrl+G：栅格显示模式控制。9、DAL：对齐标注。10、DAN：角度标注。
11、QUA：捕捉到象限点。12、TAN：捕捉到切点。13、PER：捕捉到垂足。
14、NOD：捕捉到节点。15、AV：打开视图对话框。16、SE：打开对象自动捕捉对话框。
17、ST：打开字体设置对话框。18、SO：绘制二维面。19、SP：拼音的校核。20、SC：缩放比例。
21、F4：数字化仪控制。22、F5：等轴测平面切换。23、F6：控制状态行上坐标的显示方式。24、F7：栅格显示模式控制。
25、F8：正交模式控制。26、A：绘圆弧。27、B：定义块。28、C：画圆。
29、D：尺寸资源管理器。30、E：删除。31、F：倒圆角。
32、G：对象组合。33、H：填充。34、I：插入。
35、J：对接。
