电脑电源线接法图解如下： 1、首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行，这个比较大，好找。 2、机箱里那一把线束中，如果看到有一个上面标有HDD_LED字样的线，那么这个是磁盘的工作指示灯用的线，和主板上对应的那个HDD_LED针脚相接就可以了。
3、当看到上面标有Power_SW这样的线，如下图所指，那么把它接到PWR_BTN上，主板上PWR_BTN的位置，在上一张图可看到，和HDD_LED是分上下排标示出来的。
有的标为PWR_SW，但都是指主机电源开关线；POWER_LED那就是指示灯，接PWR_LED就行。4、除了这些之外，主机内还有一个比较重要的主板接线，那就是重启开关线，这个线在线头上标示的是RESET_SW，如下图所指，如果看不清楚时，就可以用打开照明手电。5、再在主板上，找到那个标有RESET字样的针脚处，因它是分排标出的，所以下图中，就是下面那一排的两个针脚，如下图，把它插上去。6、上面的链接好后，就可以再接电脑主机内最大的这个主板电源线，这个接起来还是比较简单，只要对准卡槽，稍微用力向下插进去，就可以了，只要不插反了，一般都比较容易接上去，如下图所示。
7、另外在电脑主板上还有一个辅助电源线，如下图，这个接起来也比较简单，找准主板上的这个相匹配的接口，对准正反面，插上去就行，这样一台主机的电源开关线就这样接好了。
电脑主板上的线怎么接图解
如下：①PC喇叭的四芯插头，实际上只有1、4两根线，一线通常为红色，它是接在主板Speaker插针上。这在主板上有标记，通常为Speaker。
在连接时，注意红线对应1的位置。
②RESET接头连着机箱的RESET键，它要接到主板上RESET插针上。③ATX结构的机箱上有一个总电源的开关接线，是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。④这个三芯插头是电源指示灯的接线，使用1、3位，1线通常为绿色。在主板上，插针通常标记为Power，连接时注意绿色线对应于第一针(+)。
⑤硬盘指示灯的两芯接头，一线为红色。在主板上，这样的插针通常标着IDELED或HDLED的字样，连接时要红线对一。介绍主板，也叫母板，安装在计算机主机箱内，是计算机最基本也是最重要的部件之一，在整个计算机系统中扮演着举足轻重的角色。
主板制造质量的高低，决定了硬件系统的稳定性。主板与CPU关系密切，每一次CPU的重大升级，必然导致主板的换代。主板是计算机硬件系统的核心，也是主机箱内面积最大的一块印刷电路板。
技嘉主板电源线接法图解
1、机箱前置接口一览。POWER SW=开机键，POWER LED=开机指示灯（注意正负极），RESET SW=重启键，H.D.D LED=磁盘指示灯（注意正负极），HD AUDIO=音频接口，USB=USB接口。
2、USB3.0接口，防呆设计，照着插进去就行。
3、SPERKER=蜂鸣器。4、找到主板上的对应接口。照着插上去就行！ PW=POWER SW（不区分正负极）；RES=RESET SW（不区分正负极）；PWR LED=POWER LED（区分正负极，按照主板和机箱都标示，对照着接）；HD=H.D.D LED，（区分正负极，按照主板和机箱都标示，对照着接）；SPEAK=SPERKER（区分正负极，按照主板和机箱都标示，对照着接）；USB3.0接口，防呆设计，照着插进去就行。5、USB2.0有防呆作用，上排是5针，下排是4针，对照着接上去。
6、大功告成。扩展资料1、缺针旁边插电源。2、电源对面插复位。
3、电源旁边插电源灯，负极靠近电源跳线。4、复位旁边插硬盘灯，负极靠近复位跳线。
电脑电源线路连接图解

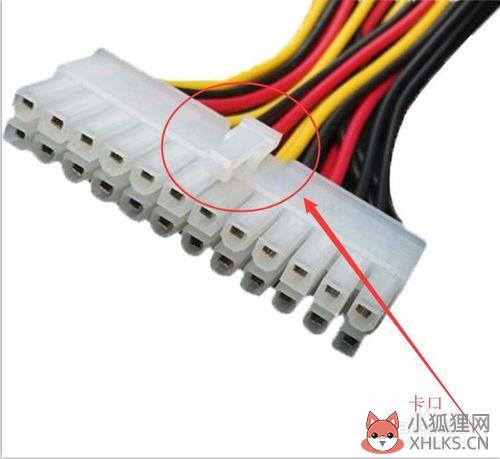

电脑主机电源线接法如下：接线是电脑安装中最需要注意的地方，大部分接口都有防呆设计，安装过程中细心一些一般问题不大，但是千万不能暴力插，很容易损坏针脚。1、主板供电接口主板接口非常容易辨别，找到24个针的接口，按正确方向插入即可。
2、CPU供电接口CPU供电线插口一般在靠近U的左上角，CPU的8PIN供电线都会有标识，但是很多人都很容易和显卡的8PIN搞混，其实很容易辨识，一般CPU都是4+4组成8，而显卡是6+2组成8。

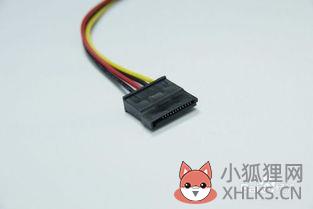

如果都是8PIN，表面也会有文字注明。3、显卡供电接口显卡的供电接口跟CPU也是类似，显卡上需要几个接口插满它就可以了。4、机箱风扇接口部分机箱自带风扇，或者有些玩家购买安装了机箱风扇的，而机箱风扇的供电线一般是大4D口，大4D方向很好辨识，直接插入电源对应接口即可。5、硬盘接口硬盘供电线一般都是扁平的SATA口，SATA供电线也是防呆口设计，方向错了是无法正常插入，一般有两个辨认方向方法，一个是接口的折角，一个是第二个接口的空口，而SATA线的主板头也是一个道理，将硬盘供电线和主板头都接好即可。
6、音频和USB接口前置音频和USB接口都有主板上会有对应的接口，也有英文提示，正常安装就可以了。且前置音频只有一个对应的防呆接口。7、指示灯线接口HDD LED代表硬盘灯，POWER LED是电源灯，RESET SW是重启键，POWER SW是开关，PC SPEAKER是PC小喇叭，这几个接口可以说是重点中的重点，特别是开机键，主板上一般都有标识，按照主板上的指示插上即可。
以上就是电脑主机电源线接法图解。
电脑主板线怎么插图解
主板线最主要是要把外面的电源键、重置键接好。在主板上相应的插口就是图中所指。
在这些插口的旁边会标出相应的说明比如“HDD_LED”就是硬盘的指示灯，RESET就是重置键，“PWR_SW”就是电源键等等。
还可以查看主板说明书，上面也有这个面板连接排针的说明。在机箱的连接上也有相应的英文。对着主板上的英文就可以把这些线接上去了。标出正负的要接对正负，没有的直接接上去就可以了，一般白色的是负，其它颜色的是正。
外置USB的接法更简单。图中是主板上的usb接口。机箱上的USB接口线。
看USB的接口线，是少一个接口的，对应上面的主板上的USB接口是少一针的，所以接反了，你是接不到主板上的。电源上还有一个四口的电源线接口。相关信息选配置主要看参数，一般的买家，也不用很专业，看主要的几个参数就行了，主要是CPU主频、内存容量、硬盘容量、显示器尺寸、键鼠品牌、独立显卡。
比如CPU看主频。硬盘最主要看容量，一般家庭机500G左右就够了。但硬盘价格相差不大，用1TB（1TB=1000GB）怎么装也不怕它满，心理上比较平衡；如果要求高点的最好看看缓存，缓存大的移动文件速度会快点，台式机机转速至少都是7200转的了，一般不用考虑。
电脑电源接口图解
必备材料：电脑及电源1、主板供电接口，主板接口非常容易辨别，找到24个针的接口，按正确方向插入即可。如下图所示；2、CPU供电线插口一般在靠近U的左上角，CPU的8PIN供电线都会有标识，但是很多人都很容易和显卡的8PIN搞混，其实很容易辨识，一般CPU都是4+4组成8，而显卡是6+2组成8。
如果都是8PIN，表面也会有文字注明。
如下图所示；3、显卡的供电接口跟CPU也是类似，显卡上需要几个接口插满它就可以了。如下图所示；4、部分机箱自带风扇，或者有些玩家购买安装了机箱风扇的，而机箱风扇的供电线一般是大4D口，大4D方向很好辨识，直接插入电源对应接口即可。如下图所示；5、硬盘供电线一般都是扁平的SATA口，SATA供电线也是防呆口设计，方向错了是无法正常插入，一般有两个辨认方向方法，一个是接口的折角，一个是第二个接口的空口，而SATA线的主板头也是一个道理，将硬盘供电线和主板头都接好即可。如下图所示。
